Kuivien seosten magneettierottelijat manuaalisella puhdistuksella

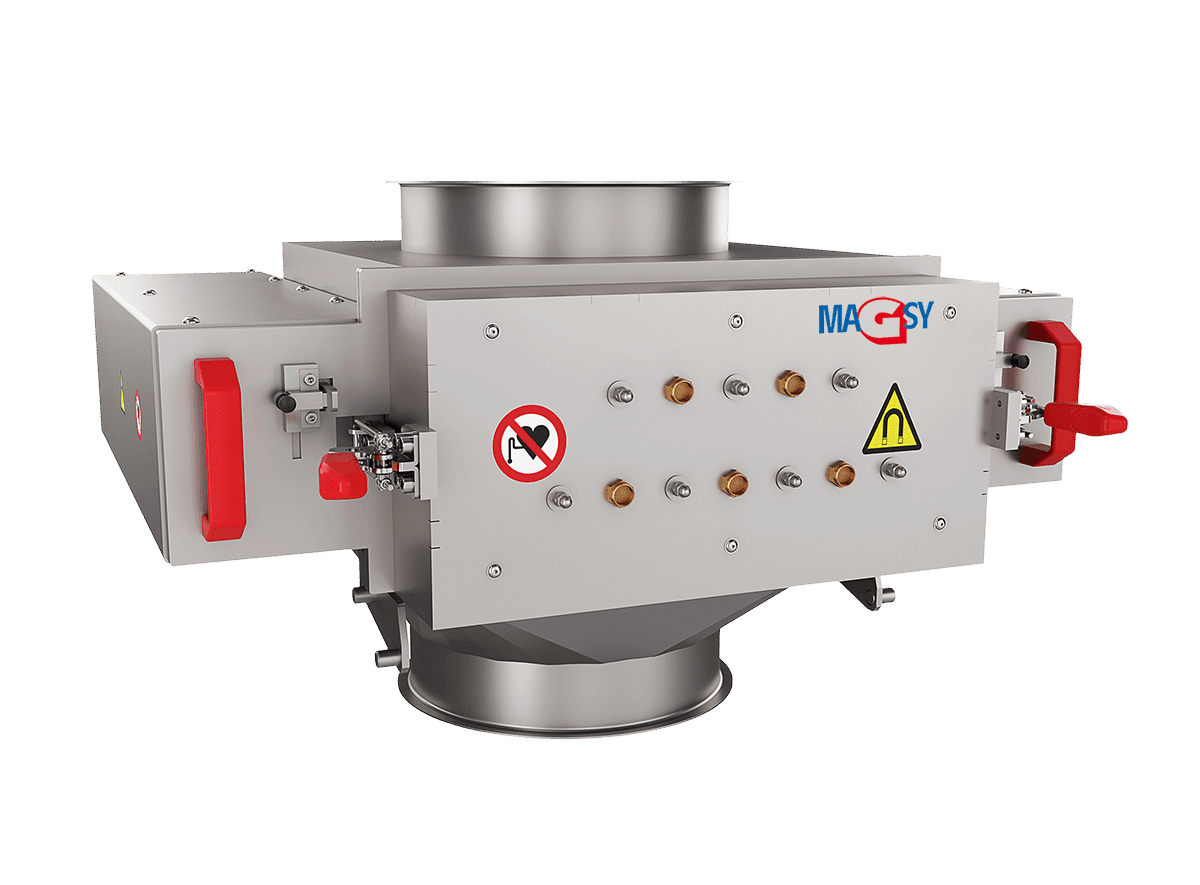

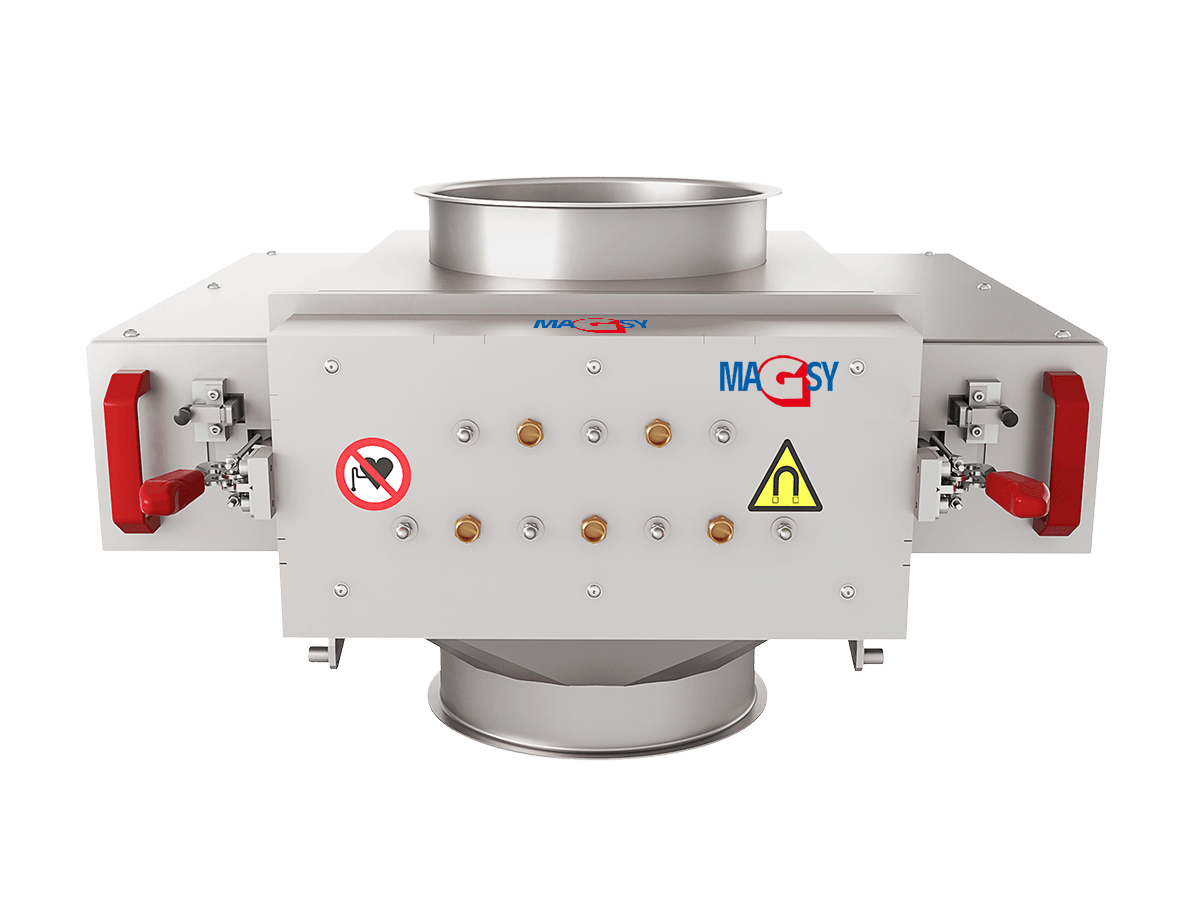

Teleskooppinen magneettierottelija (MSV)

Tämän tyypin magneettierottelijat on tarkoitettu ennen kaikkea metallisten magneettisten epäpuhtauksien erotteluun helposti virtaavista irtomateriaaleista. Magneettierottelijan perusosana ovat ns. magneettiset teleskooppiritilät, joihin kaikki metalliset epäpuhtaudet tarttuvat.

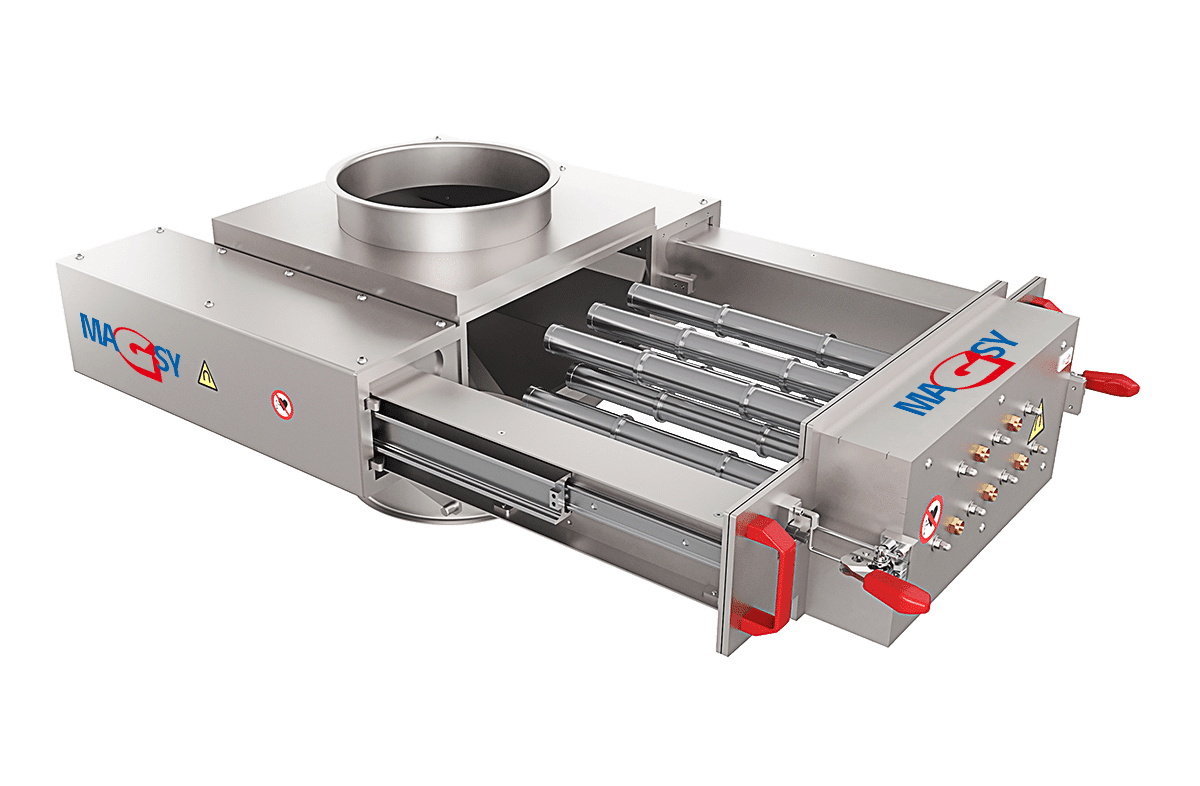

Irtomateriaaliseosten teleskooppisen erottelijan rakenne

Erottelijat on varustettu kestomagneeteilla, jotka ovat joko ferriittimagneetteja tai harvinaisia maametalleja sisältäviä neodyymimagneetteja (NdFeB), joiden magneettinen induktio (magneettinen voima) on moninkertainen ja näillä magneeteilla varustetut ritilät keräävät myös ei täysin magneettiset epäpuhtaudet.

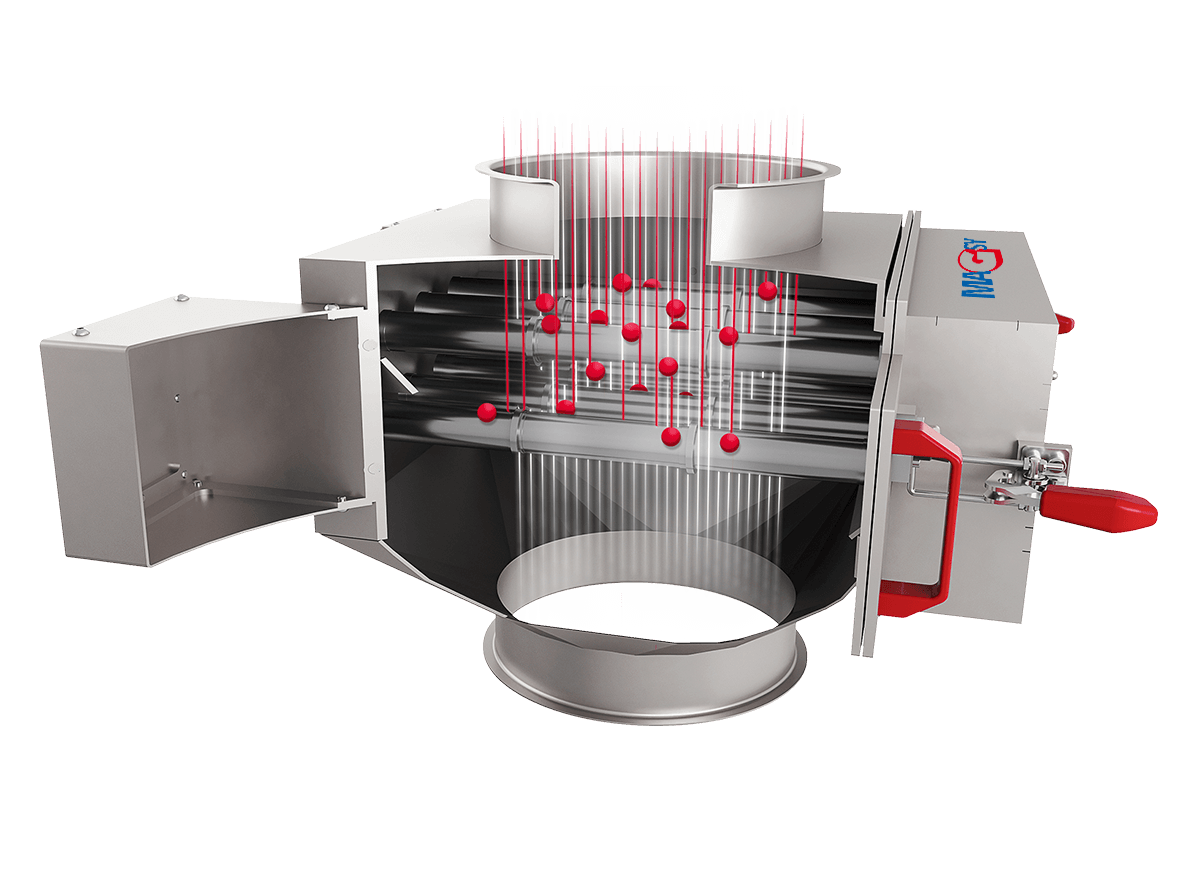

Yleensä nämä ritilät on asennettu pareittain asiakkaan antamien mittojen mukaiseen koteloon. Ylemmässä ritilässä on aina yksi magneettiputki vähemmän siksi, että ritilöistä muodostuu koteloon asennettaessa läpäisylabyrintti. Niin varmistetaan eroteltavan materiaalin kosketus magneettiputkiin. Näin tapahtuva erottelu on hyvin tehokasta.

Ritilät voidaan myös sijoittaa erikseen esim. syöttösuppiloon. Tässä tapauksessa varustamme ritilät ns. jakolevyillä, jotka sijoitetaan aina keskelle magneettiputkien yläpuolelle, jotta materiaali suuntautuisi tasaisesti magneettiputkille.

Teleskooppinen magneettierotin - UP (MSV UP)

Tässä magneettierottimessa on edelliseen tyyppiin verrattuna joitakin olennaisia etuja ja parannuksia.

• magneetit on liitetty kiinteästi erottimen runkoon, minkä ansiosta ei puhdistuksen yhteydessä ole magneettisten ytimien esim. metallilattiaan tai muuhun metallirakenteeseen tarttumisen aiheuttamaa tapaturmavaaraa
• tämän ansiosta on myös magneettisten ytimien vahingoittumisvaara pienempi
• helppo puhdistus
• parempi työturvallisuus
• puhdistuksen yhteydessä ei materiaali pääse magneettisiin ytimiin
• puhdistusapuvälinettä ei tarvita
• vioittuneiden putkien vaihto on helppoa

STEFF-magneettiritilä

Tärkeimmät syyt tämän uudentyyppisen magneettisen ritilän suunnitteluun olivat terveyden suojelun tehostaminen ja työturvallisuuden noudattaminen. Magneettiset ytimet ovat ruostumattomien suojaputkien osia ja koko ritilä muodostaa ulos vedettäessä yhden kokonaisuuden.

Syynä oli myös ritilän vahingoittumisvaaran vähentäminen. Käytettäessä STEFF-ritilää ja puhdistusvälinettä eivät magneettiset ytimet likaannu.

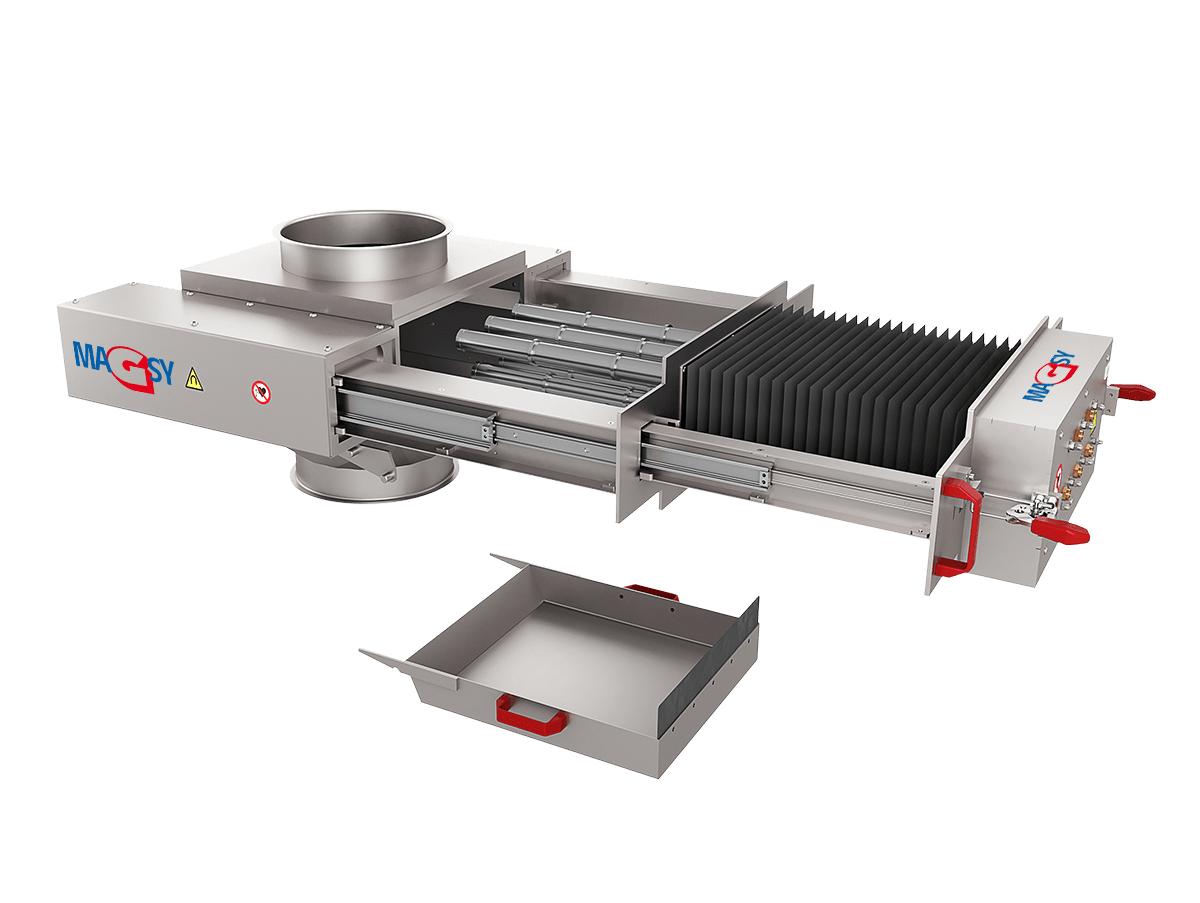

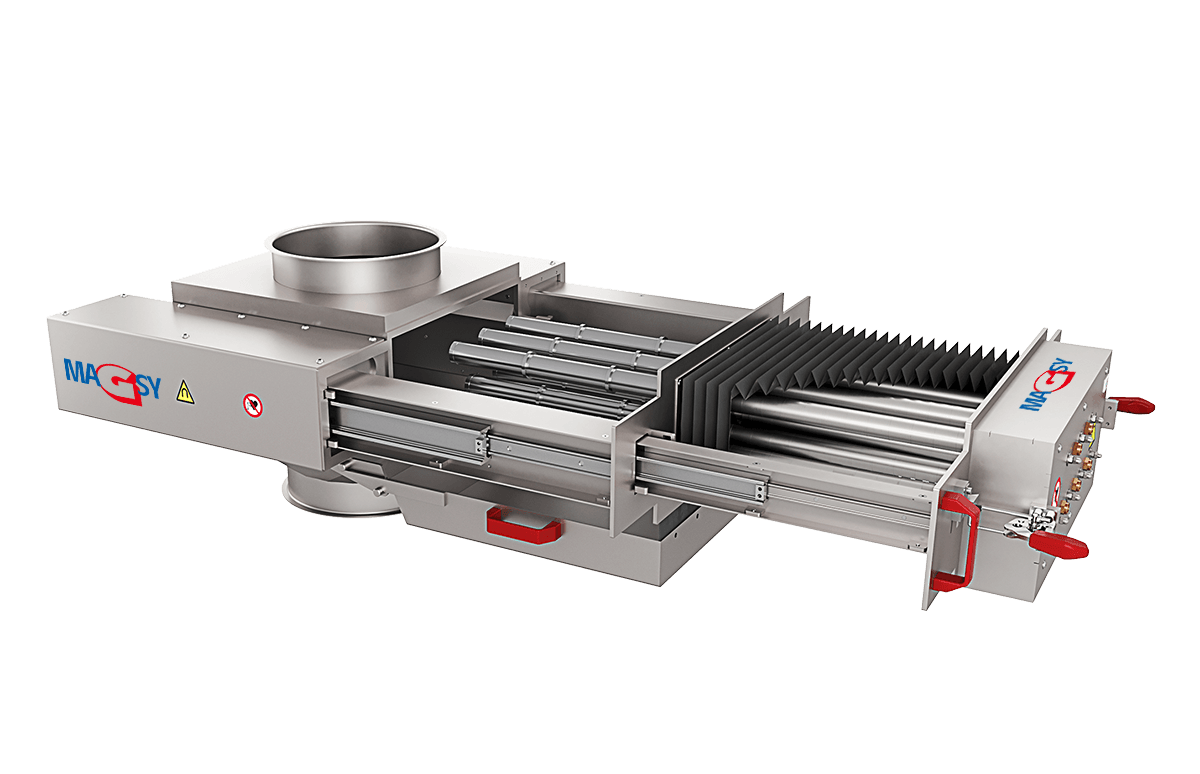

Ritilän puhdistus

Steff-ritilä puhdistetaan joko tavallisella tavalla vetämällä magneettiset ytimet ruostumattomista putkista, jolloin metalliset epäpuhtaudet putoavat itsestään pois tai käyttämällä tähän tarkoitukseen kehitettyä puhdistusvälinettä. Puhdistus on erittäin helppoa ja nopeaa, eikä se vahingoita magneettisia ytimiä.

Magneettisen ritilän puhdistuksen animaatio

Ritilän puhdistusohje

Kuivien seosten manuaalinen magneettierottelija (PMS)

Jos tarvitset silloin tällöin erotella manuaalisesti pienemmän määrän irtomateriaalia, on tämä teline sopiva juuri tähän tarkoitukseen. Yhdistettynä syöttösuppilomagneettiin siitä muodostuu yksinkertainen ja edullinen kuivien seosten erottelija.

Käyttö

• asenna ensin telineen yläosaan esim. muovipussi tai laita telineen alle laatikko
• asenna telineen yläosaan syöttösuppilomagneetti
• kaada materiaali käsin magneetin kautta
• metalliset kappaleet tarttuvat magneettiin
• pussiin tai laatikkoon putoaa vain metalliton puhdas materiaali

Telineen pääedut

• kääntyvä yläosa
• teline on pyörillä
• säädettävä korkeus

Putkijärjestelmät

Helpottaaksemme mahdollisimman paljon erottelijoidemme asennusta putkistoon on tarjonnassamme perusmallisia tyyppien "neliö - ympyrä" ja "ympyrä - neliö" liitäntäosia.

Magneettinen virtauserottelija säiliöihin (MF CIS)

Tämä säiliöihin sopiva magneettinen virtauserottelija on tarkoitettu metallisten epäpuhtauksien erotteluun elintarvike-, kemian- tai raaka-aineteollisuuden kuivista jauhemaisista materiaaleista, jotka purkamisen yhteydessä siirretään säiliöautosta paineilman avulla.

Erottelija koostuu kahdesta täysin irrotettavasta osasta: magneettisesta komponentista ja erottelijan rungosta. Irrota komponentti ja magneettiputket magneettierottelijan rungosta ja vedä magneetit kahvan avulla yläasentoon. Niin ruostumattomat putket demagnetoituvat ja metalliset epäpuhtaudet putoavat pois.

Magneettierottelijan päissä on samansuuntaiset kierteet, joiden avulla erottelija voidaan varustaa liitososilla eri mittoja varten. Magneettierottelija voidaan liittää DN 80 -putkeen. Voimme kuitenkin sovittaa erottelijan erilaisia tulo- ja lähtömittoja ja päätetyyppejä varten.

Laite on valmistettu ruostumattomasta teräksestä 1.4301 ja pintakäsittely on tehty hiekkapuhaltamalla. Asiakkaan pyynnöstä voimme valmistaa erottelijan kiillotettuna.

Säiliöihin tarkoitetun erottelijan rakenne

Magneetit on sijoitettu ruostumattomaan koteloon, joka suojaa niitä vahingoittumiselta ja niiden puhdistus on helppoa, nopeaa ja vaivatonta.

Laitteen kokonaispaino on 14 kg. Laitteen käsittelyyn riittää yksi henkilö. Erottelijassa on silikonitiiviste (täyttää elintarvikealan standardit). Putket, joihin magneetit on sijoitettu, on hitsattu irrotettavaan komponenttiin. Erottelijassa on 4 magneettista putkea, joiden halkaisija on 30 mm. Magneettiputket sisältävä komponentti on liitetty erottelijan runkoon bajonettikiinnityksellä ja tiivisteellä ja varmistettu siipimuttereilla.

Magneettierottelija on varustettu hyvin voimakkailla neodyymimagneeteilla (NdFeB), joiden magneettinen induktio on 10.400 G ja jotka kykenevät keräämään hienotkin magneettiset hiukkaset. Asiakkaan pyynnöstä voimme käyttää magneetteja, joiden magneettinen induktio on yli 14.000 G ja lämmönkestävyys 180 °C.

Magneettierottelijan puhdistus

Kerättyjen metallisten epäpuhtauksien poistaminen on helppoa. Vapauta ensin siipimutterit ja bajonettikiinnitys. Vedä sitten komponentti pois erottelijan rungosta. Vapauta sitten varmistin ja vedä magneetit magneettiputkista. Puhdistettuasi putket voit työntää magneetit takaisin komponenttiin.
