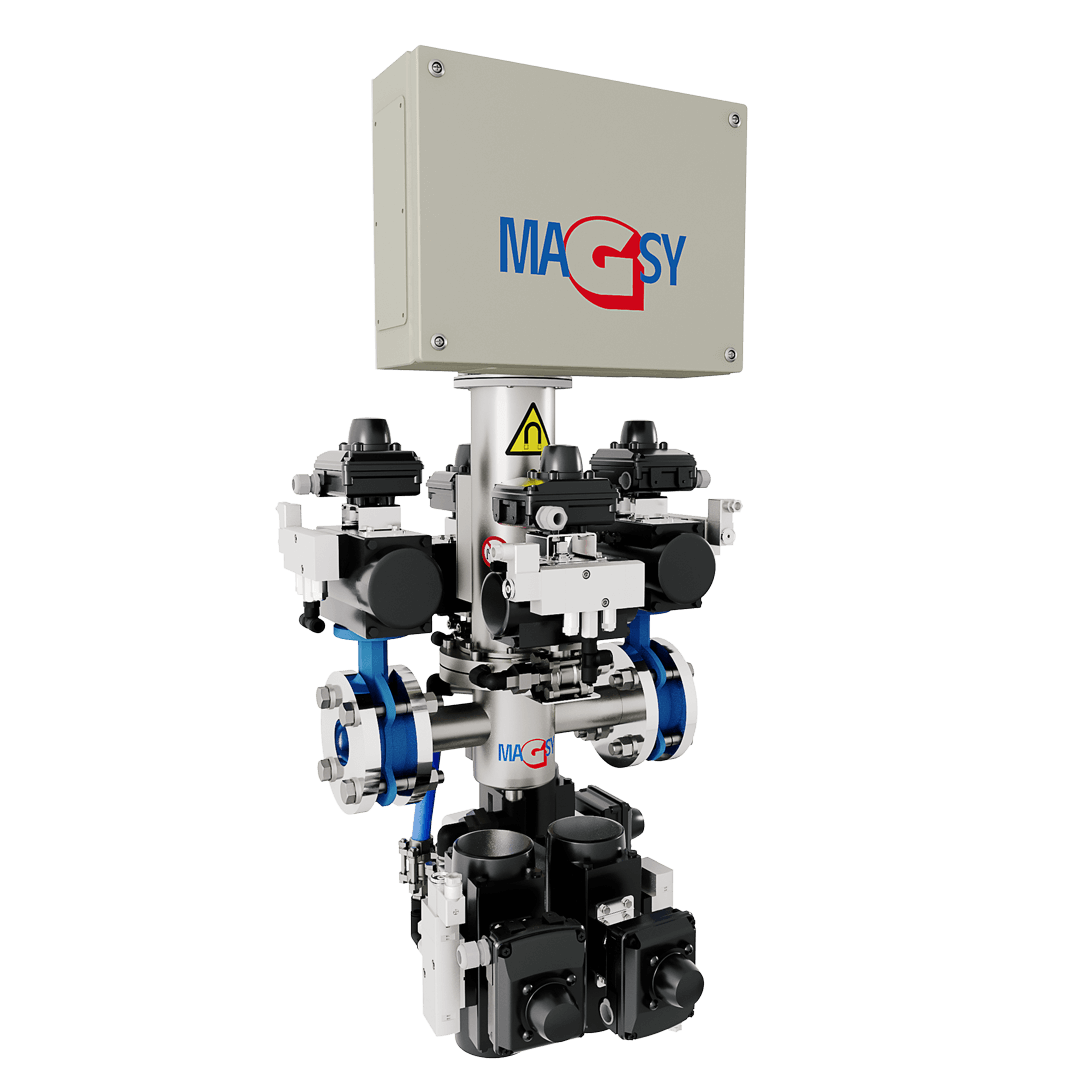

Automaattisella puhdistuksella varustettua magneettierottelijaa käytetään metallisten magneettisten epäpuhtauksien erotteluun ennen kaikkea juoksevien aineiden virrasta. Laite on varustettu erittäin voimakkailla kestomagneeteilla, jotta magneettiset epäpuhtaudet eivät huuhtoutuisi virran mukana. Kyseessä ovat neodyymimagneetit (NdFeB), joiden magneettinen induktio (magneettinen voima) on moninkertaisesti suurempi kuin perinteisten ferriittimagneettien, jotka eivät kykenisi pitämään metallisia epäpuhtauksia seosvirrassa.

Yleisesti valmistamamme tulo- ja lähtöhalkaisijat ovat 50, 100, 150 ja 250 mm. Magneettierottelija voidaan toimittaa myös kaksivaippaisena mallina sisävaipan kuumenemisen vuoksi (esim. suklaasta erottelu).

Erottelijan automaattinen puhdistus

Automaattisen puhdistusprosessin käynnistyessä siirtyvät magneettiset ytimet ruostumattomista putkista magneettierottelijan yläosaan, huuhteluvesi poistaa kerätyt metalliset epäpuhtaudet täydellisesti ja ne poistuvat erottelijasta sen alaosassa olevan venttiilin kautta. Ennen puhdistusprosessin käynnistämistä on mahdollista päästää magneettierottelijan runkoon jäänyt materiaali ennen puhdistusta toisen venttiilin avulla ulos.

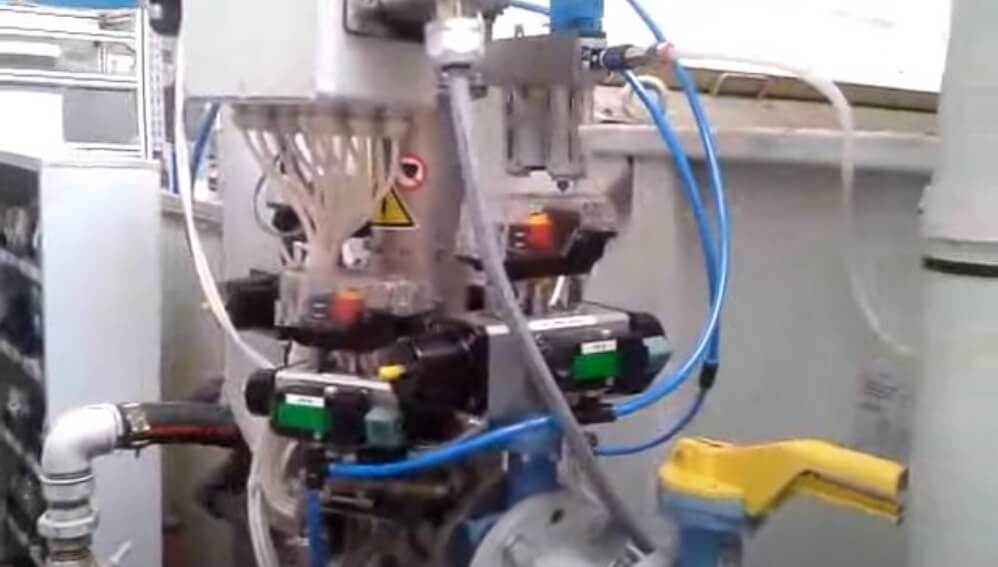

Magneettierottelijan ohjaus tapahtuu FESTO-paineilmalaitteiden avulla ja puhdistusprosessia valvotaan ohjelmoitavalla PLC - SIEMENS -automatiikalla.

Erotteluastia - kaksivaiheinen erottelu juoksevista seoksista

Automaattisella puhdistuksella varustetun virtauserottelijan keräämien metallisten epäpuhtauksien sekundaarinen erottelu.

Erottelun kulku erotteluastiassa

Automaattisella puhdistuksella varustettu magneettierottelija kerää metalliset epäpuhtaudet nesteestä. Automaattisen puhdistuksen yhteydessä nämä epäpuhtaudet huuhdellaan pois vedellä tai muulla väliaineella. Tämä huuhteluneste valuu yhdessä kerättyjen metallikappaleiden kanssa erotteluastiaan (kuvassa punainen johto).

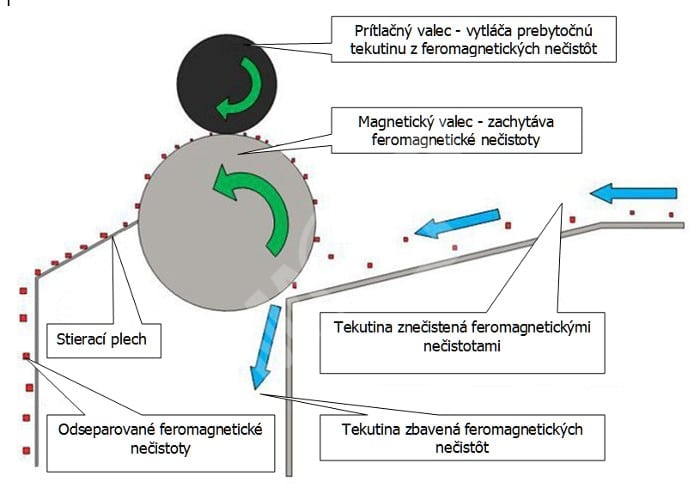

Erotteluastian yläosassa (punainen) on magneettitela. Huuhteluneste valuu tämän magneettitelan kautta astian alaosaan (vihreä). Magneettitela kerää metallikappaleet ja painetela puristaa niistä nesteen jäämät. Tämän ansiosta ovat erotellut metallikappaleet lähes kuivia ja ne kerätään paikalla olevaan astiaan (harmaa astia).

Tämän teknisen ratkaisun olennaisena etuna on se, että astian alaosasta tuleva huuhteluneste käytetään uudelleen erottelijan huuhteluun. Kyseessä on siis suljettu piiri ja huuhtelunesteen kulutus on minimaalista. Huuhtelunesteen lisäys tai täydellinen vaihto on tarpeen vain harvoin, mistä koituu säästöjä ja käyttäjän toimenpiteiden tarpeen väheneminen.

Missä erotteluastiaa voi käyttää?

Kaikkialla siellä, missä ei ole mahdollista päästää eroteltujen metallisten epäpuhtauksien kontaminoimaa huuhtelunestettä viemäröintiin.
