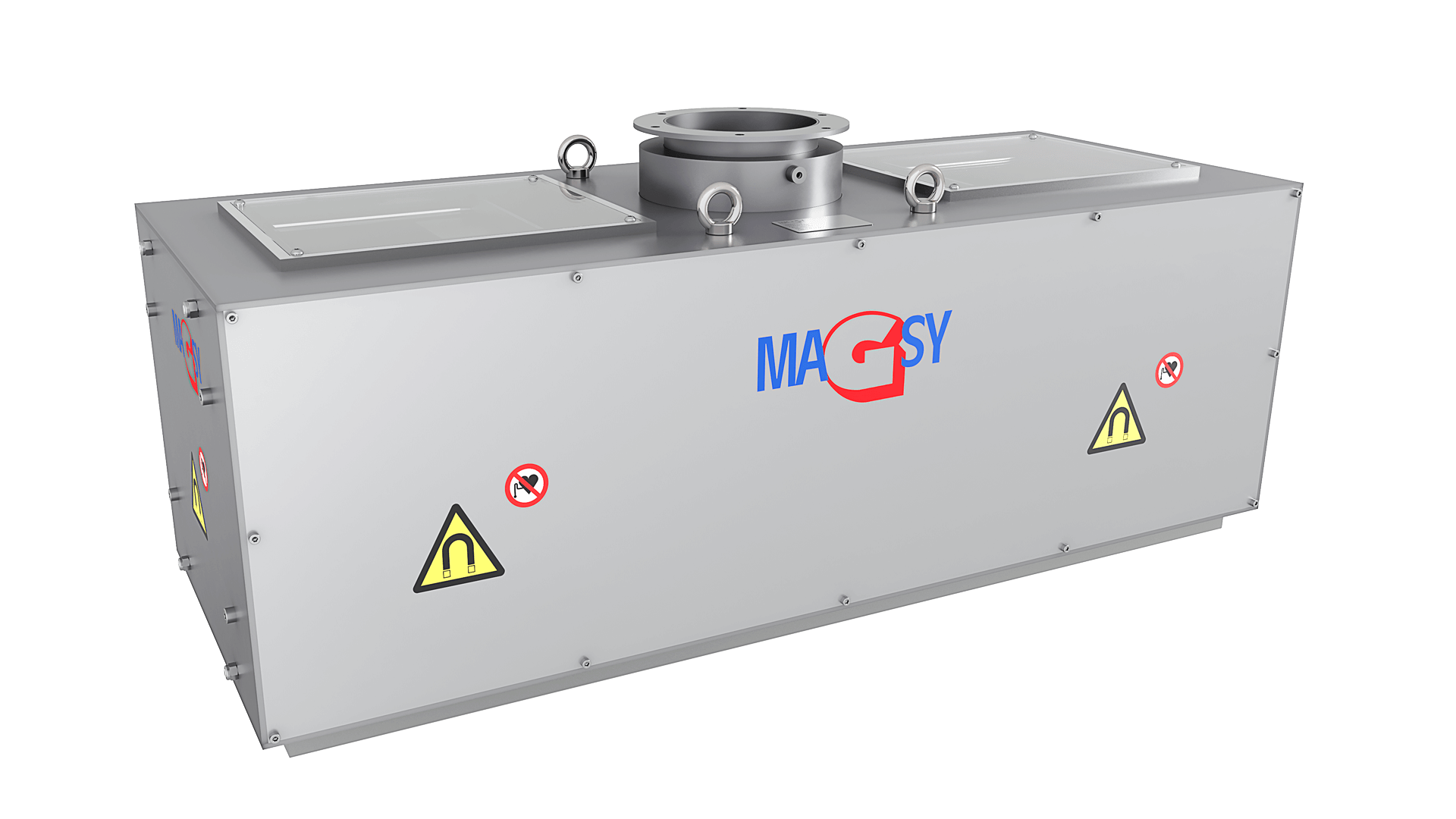

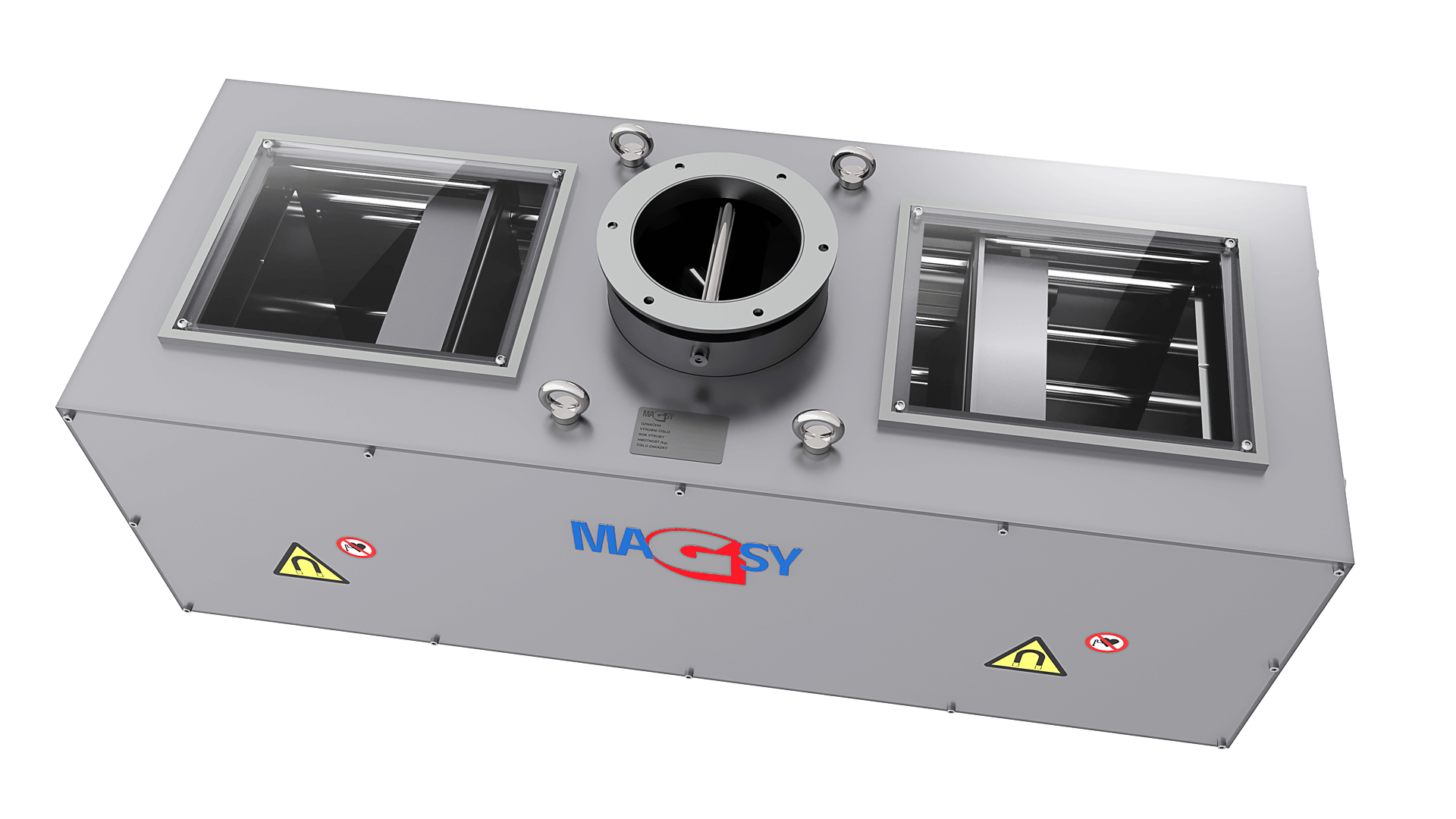

MSP FAC -levymagneettierottimet automaattisella puhdistusjärjestelmällä
Levymagneettierottimet toimivat sekä teknologisten laitteiden suojana (ferriittiytimellä varustettu toteutus) että lopputuotteen tarkastuksessa ja varmistamisessa (neodyymiytimellä varustettu toteutus).
Korkea magneettinen teho yhdessä viimeistellyn valmistuksen ja puhdistusjärjestelmän kanssa täyttää vaativimpienkin asiakkaiden tarpeet eri teollisuudenaloilla, joissa teknologisten laitteiden suojaukselle ja lopputuotteen puhtaudelle asetetaan korkeat vaatimukset.
✓ Automaattinen puhdistusjärjestelmä
✓ Ferriitti- tai neodyymiydin
✓ Teknologian suojaus
✓ Lopputuotteen tarkastus

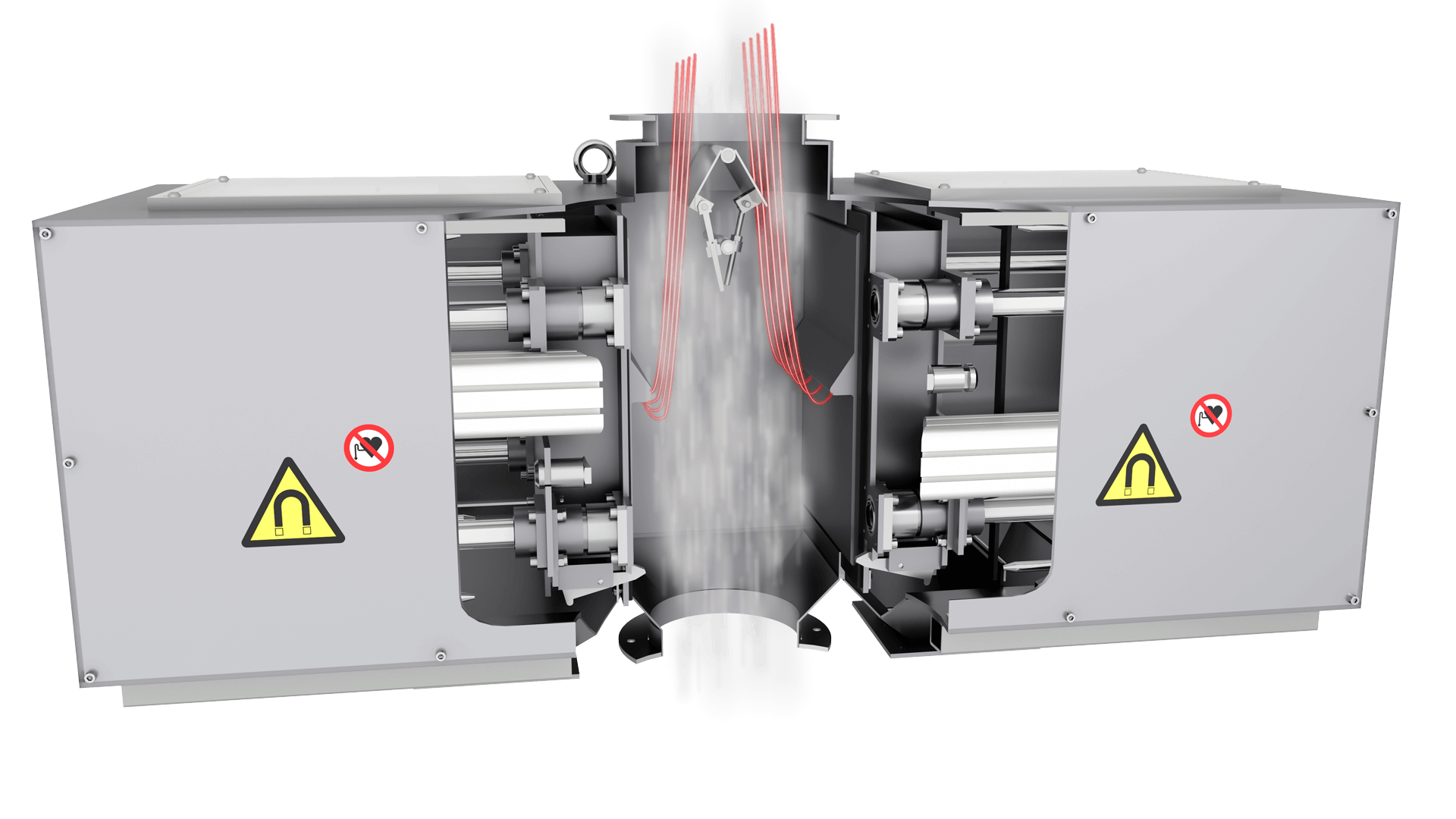

MSP FAC -erottimen toimintaperiaate
Magneettierotinta ohjataan FESTO-pneumatiikkakomponenteilla. Toimitukseen sisältyvä SIEMENS-ohjausjärjestelmä soveltuu käytettäväksi useimmissa teollisissa tuotantoprosesseissa. Erotettava materiaali valuu keskiosan kautta, jossa säädettävä levityskatto ohjaa materiaalivirran tasaisesti magneettilevyille. Automaattisen puhdistusprosessin aikana levyt siirtyvät erottimen sivuosiin, joissa ne demagnetoituvat ja kerätyt epäpuhtaudet putoavat automaattisesti sivupurkuihin. Magneettiytimien ainutlaatuisen rakenteen ansiosta MSP-sarja saavuttaa erinomaiset magneettiset ominaisuudet koko materiaalivirran poikkileikkauksessa.
Automaattisella puhdistusjärjestelmällä varustetun MSP FAC -magneettierottimen edut
✓ Puhdistusprosessin automatisointi lisää työn tuottavuutta, ei vaadi käyttöhenkilökuntaa ja auttaa ehkäisemään mahdollisia puhdistusvälin laiminlyöntejä inhimillisen tekijän vuoksi. Merkittävä etu on myös korkea työturvallisuus
✓ Käyttö tuotantoprosesseissa, joissa ferromagneettisia epäpuhtauksia esiintyy runsaasti
✓ Säädettävä puhdistusväli kerättyjen epäpuhtauksien määrän mukaan
✓ Mahdollisuus liittää keskitettyyn ohjausjärjestelmään (vakiona potentiaalivapaat koskettimet, lisävarusteena PROFINET tai PROFIBUS)
✓ Syvä magneettikenttä, korkea irrotusvoima ja magneettinen induktio
✓ Soveltuu myös huonosti virtaaville materiaaleille sekä hankaaville irtomateriaaleille – vuoraus kulutusta kestävällä polyuretaanilla – elintarviketeollisuuden vaatimusten mukainen
✓ Kohteisiin, joissa vaaditaan korkeinta erotuslaatua tai joissa erittäin hienoja ferromagneettisia epäpuhtauksia esiintyy enemmän, on kehitetty levymagneettierotin, jossa on 7 magneettipiiriä
✓ Täyttää elintarvikekäyttöä koskevat standardit, esim. EN 1935/2004
✓ Valmistettu ruostumattomasta teräksestä 1.4301, ohjauskomponentit maineikkailta valmistajilta FESTO, Siemens ja Rittal
✓ Valmis putkistojärjestelmiin DN 150/200/250/300. Liitäntä voidaan mukauttaa siirtymäkappaleilla
✓ Kestävyys, pitkäikäisyys, asennusvalmius. Käyttöönotto ja henkilöstön koulutus ovat lisävarusteena osa toimitusta
✓ Huoltotuki suoraan paikan päällä tai etähallintana GSM-moduulin kautta
✓ Magneettisten ominaisuuksien sertifikaatti – mitattu kalibroiduilla laitteilla ja koulutetun henkilöstön toimesta
✓ Säännöllinen vuosittainen tarkastus ja mittaustarkastus MAGSY:n huolto-osastolta suoraan teillä
Levymagneettierottimien käyttöalueet tuotannossa
Erotus tuotteen puhtauden varmistamiseksi
Kun sitä käytetään kohdassa, joka varmistaa turvallisuuden ja lopputuotteen laadun, täysin automatisoitu MSP FAC -erotin varustetaan neodyymisellä magneettiytimellä, joka saavuttaa magneettisen induktion ja irrotusvoiman huippuarvot. Kohteisiin, joissa vaaditaan korkeinta erotuslaatua tai joissa oletetaan esiintyvän enemmän erittäin hienoja ferromagneettisia epäpuhtauksia, on kehitetty levymagneettierotin, jossa on 7 magneettipiiriä.
Kokomallit
MSP FAC -tuotesarja on vakiona saatavana putkistojärjestelmiin, joiden halkaisijat ovat 150/200/250/300. Muihin mittoihin tai pienempiin halkaisijoihin asennus on mahdollinen siirtymäkappaleiden avulla.
✓ DN 150
✓ DN 200
✓ DN 250
✓ DN 300
Liitäntävaatimukset
✓ Sähkö: 230/16 A
✓ Pneumatiikka: paineilma – 6 bar jatkuvasti
Tekniset perustiedot
Magneettivarustus
Ferriittimagneetit syvän magneettikentän rakenteella tai erittäin voimakkaat NdFeB-magneetit, jotka on suojattu ruostumattomasta teräksestä 1.4301/1.4404 valmistetulla levyllä
Magneettimateriaalin lämmönkestävyys
Anisotrooppinen ferriitti 200 °C / NdFeB vakiona enintään 80 °C – lisävarusteena 120 °C, 150 °C
Magneettinen suorituskyky
Ferriitti n. 2.100 G / 25 N ytimellä /// 1.800 G / 20 N kosketuspinnalla
NdFeB n. 6.000 G / 80 N ytimellä/// 4.500 G / 60 N kosketuspinnalla
Erottimen materiaali
Vakiona: ruostumaton teräs 1.4301 / AISI 304
Lisävarusteena: ruostumaton teräs 1.4404 / AISI 316 L (happamalle pH:lle)
Paineenkestävyys
Ei ole tarkoitettu paineputkistoon
PLC – ohjaus
Siemens
Pneumaattiset ohjauskomponentit
FESTO
Pneumatiikan ja sähkön jakokaapit
Rittal
Pintakäsittelyt
Erottimen ulkopinnat ja runko: koneellinen puhallus keraamisella seoksella
Liitososat
Vakiona 150×150/200×200/250×250/300×300
Vaatimusten mukaan liitäntä voidaan mukauttaa tiettyyn asennuspaikkaan siirtymäkappaleiden avulla
Erittäin pölyisille tuotteille suositellaan liitäntää pölynpoistojärjestelmään – asennusaukot on valmiiksi tehty erottimeen – DN 50 – sileä putki
Tiivistemateriaali
Vakiona: elintarviketeollisuuden vaatimukset täyttävä tiiviste
Lisävarusteena: vaatimusten mukaan
Valinnaiset toiminnalliset lisävarusteet
Vuoraus kulutusta kestävällä polyuretaanilla
Sähkö- ja pneumatiikkaohjauskomponentit ATEX 22 -ympäristöön
Siirtymäkappaleet asennukseen eri putkihalkaisijaan
Käyttöönotto ja henkilöstön koulutus
Konepajatyöstö ja osien hitsisaumat
Konepajatyöstö
Kaikki konepajatyöstö tehdään omien tuotantotilojen koneilla ja MAGSY CZ:n omalla konepajateknologialla.
Osien hitsisaumat
Toteutettu ruostumattomien materiaalien hitsausta koskevien voimassa olevien teknologisten standardien vaatimusten mukaisesti. Vaativa hitsisaumojen lopputarkastus takaa korkean käsittelylaadun.
Mihin MSP FAC -levymagneettierotin soveltuu?
MSP FAC -levymagneettierotin soveltuu tuotantolaitoksiin, joissa on tarpeen erottaa ferromagneettiset epäpuhtaudet irtomateriaaleista automaattisesti, suojata teknologisia laitteita tai varmistaa lopputuotteen puhtaus.
Tuotantoteknologioiden suojaus
Karkeampien ferromagneettisten epäpuhtauksien kerääminen ja seuraavien tuotantolaitteiden suojaaminen.
Lopputuotteen puhtaus
Tuotteen tarkastus kohteissa, joissa vaaditaan korkeaa erotuslaatua ja hienojen ferromagneettisten epäpuhtauksien keräämistä.
Miten valita MSP FAC -levymagneettierotin?
Valinnassa on tärkeää määrittää, onko erottimen pääasiallinen tehtävä tuotantoteknologian suojaaminen vai lopputuotteen valvonta. Lisäksi on otettava huomioon magneettiytimen tyyppi, putkistojärjestelmä, materiaalin ominaisuudet, ferromagneettisten epäpuhtauksien esiintymisaste, vaatimus liittää laite keskitettyyn ohjaukseen sekä käyttöolosuhteet.
✓ teknologian suojaus tai tuotteen puhtaus
✓ ferriitti- tai neodyymiydin
✓ putkistojärjestelmä DN 150/200/250/300
✓ materiaalin tyyppi ja virtaavuus
✓ automaattisen puhdistuksen väli
✓ liitäntä keskitettyyn ohjausjärjestelmään
Kysykää meiltä – neuvomme mielellämme!
Räätälöity valmistus on vahvuutemme.
Autamme valitsemaan sopivan levymagneettierottimen toteutuksen materiaalin, putkistojärjestelmän, vaaditun erotuslaadun ja konkreettisen käyttökohteen olosuhteiden mukaan.
