Läpivirtausmagneettierotin säiliöautoille (MF CIS)
Huippuluokan magneettinen teho yhdessä viimeistellyn valmistuksen ja puhdistusjärjestelmän kanssa täyttää vaativimpienkin asiakkaiden tarpeet eri teollisuudenaloilla, joissa lopputuotteen puhtaudelle asetetaan korkeat vaatimukset.
✓ Säiliöautojen purkuun
✓ NdFeB-magneetit
✓ Elintarviketeollisuuden vaatimusten mukainen toteutus
✓ Nopea toimitus
Mitkä ovat MF CIS -säiliöautoerottimen edut?
✓ Erittäin helppo käsittely ja puhdistus, joustavuus.
✓ Mahdollisuus asentaa myös kiinteästi materiaalin vastaanottopaikkaan.
✓ Korkea irrotusvoima ja magneettinen induktio.
✓ Valmiina yleisesti käytettyihin putkistojärjestelmiin – 80 mm (G 3“) ja 100 mm (G 4“).
✓ Täyttää elintarvikekäyttöä koskevat standardit, esim. EN 1935/2004.
✓ Valmistettu ruostumattomasta teräksestä 1.4301.
✓ Lisävarusteet: kartiomainen tai litteä irrotettava sihti + suojalaatikko.
✓ Kestävyys, pitkäikäisyys, asennusvalmius.
✓ Magneettisten ominaisuuksien sertifikaatti – mitattu kalibroiduilla laitteilla ja koulutetun henkilöstön toimesta. Säännöllinen tarkastus ja mittaustarkastus MAGSY:n huolto-osastolta suoraan teillä.
✓ Sisältyy nopean toimituksen järjestelmään.

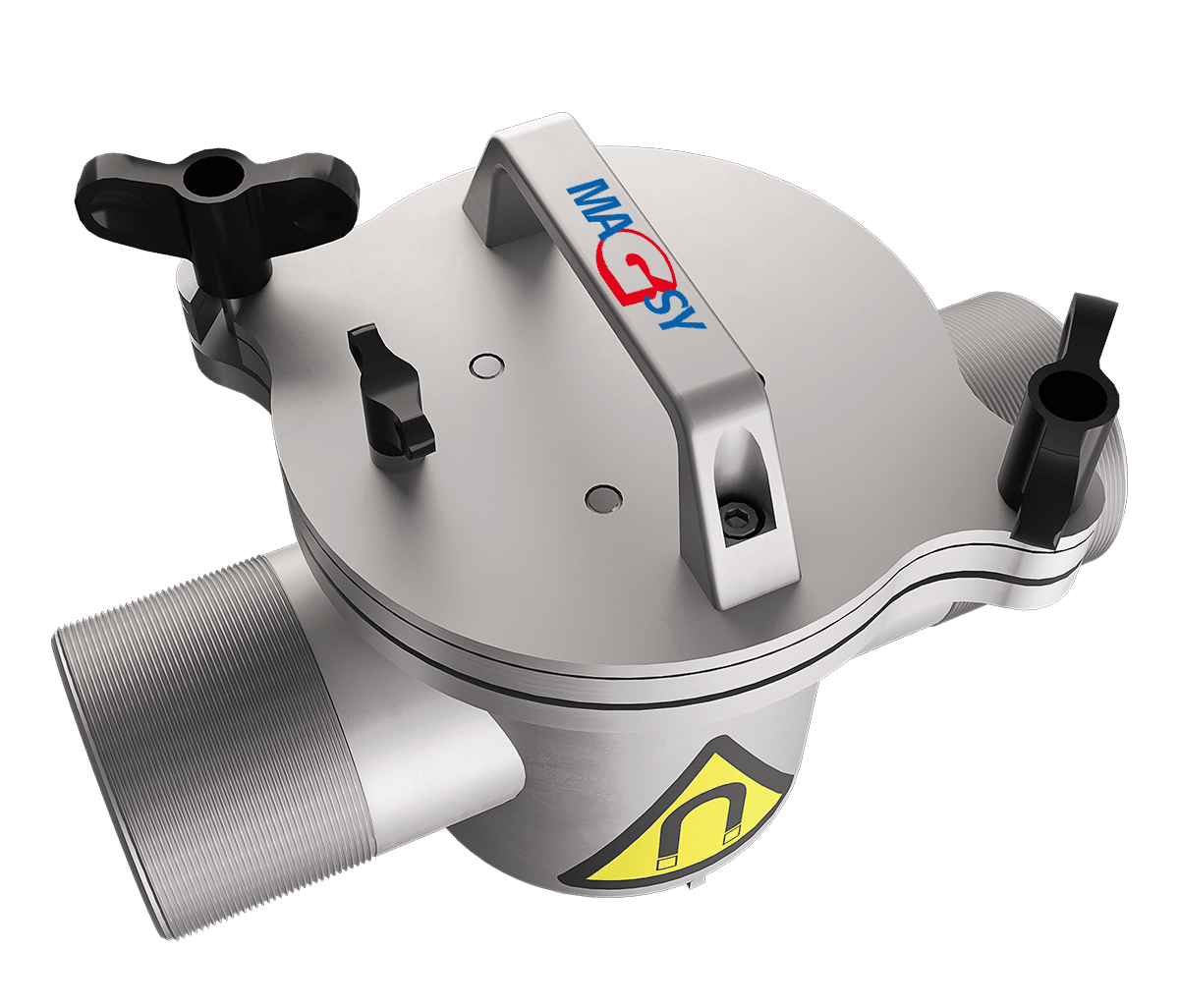

Säiliöautojen magneettierotin

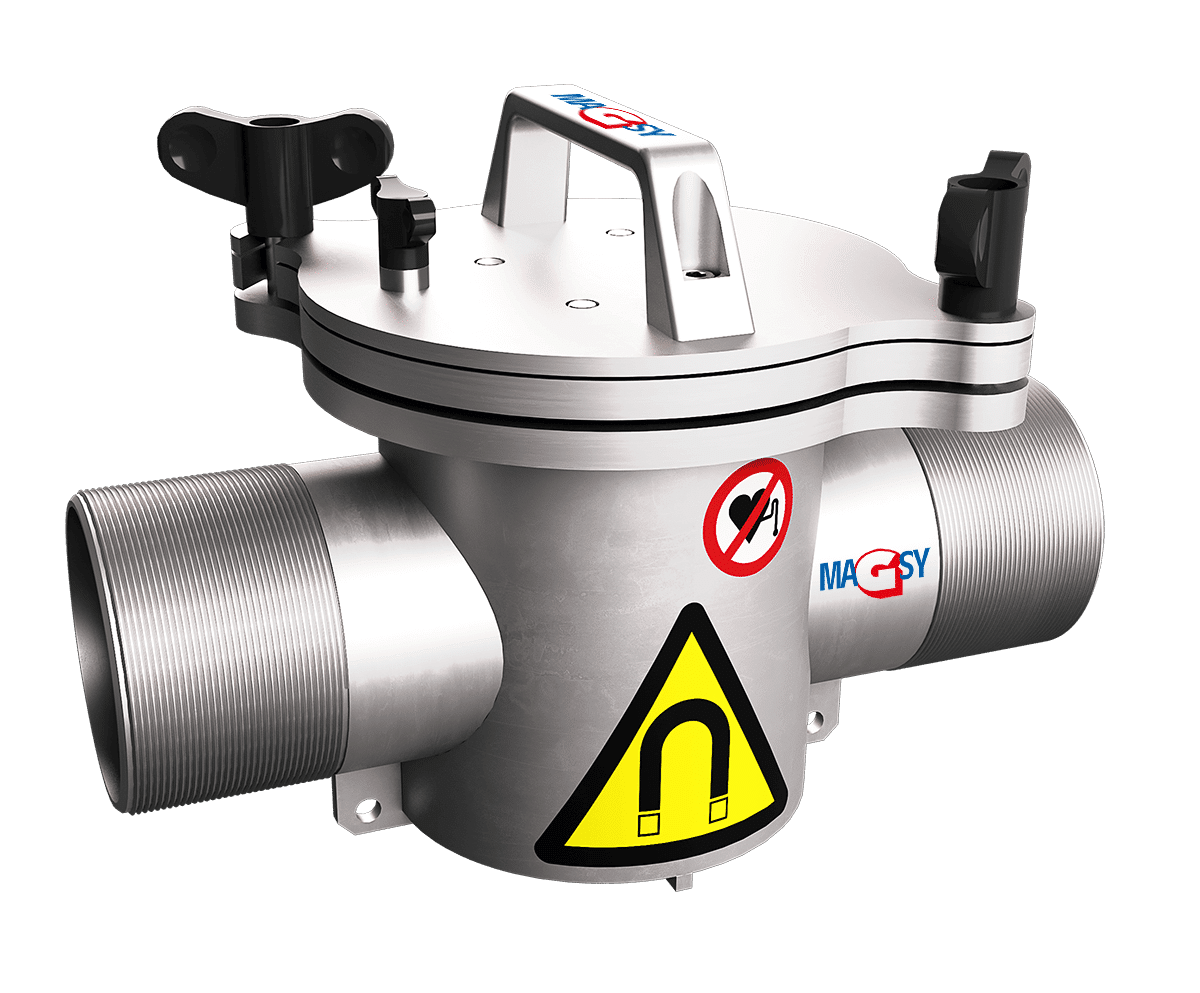

Säiliöautojen magneettierottimien kokomallit

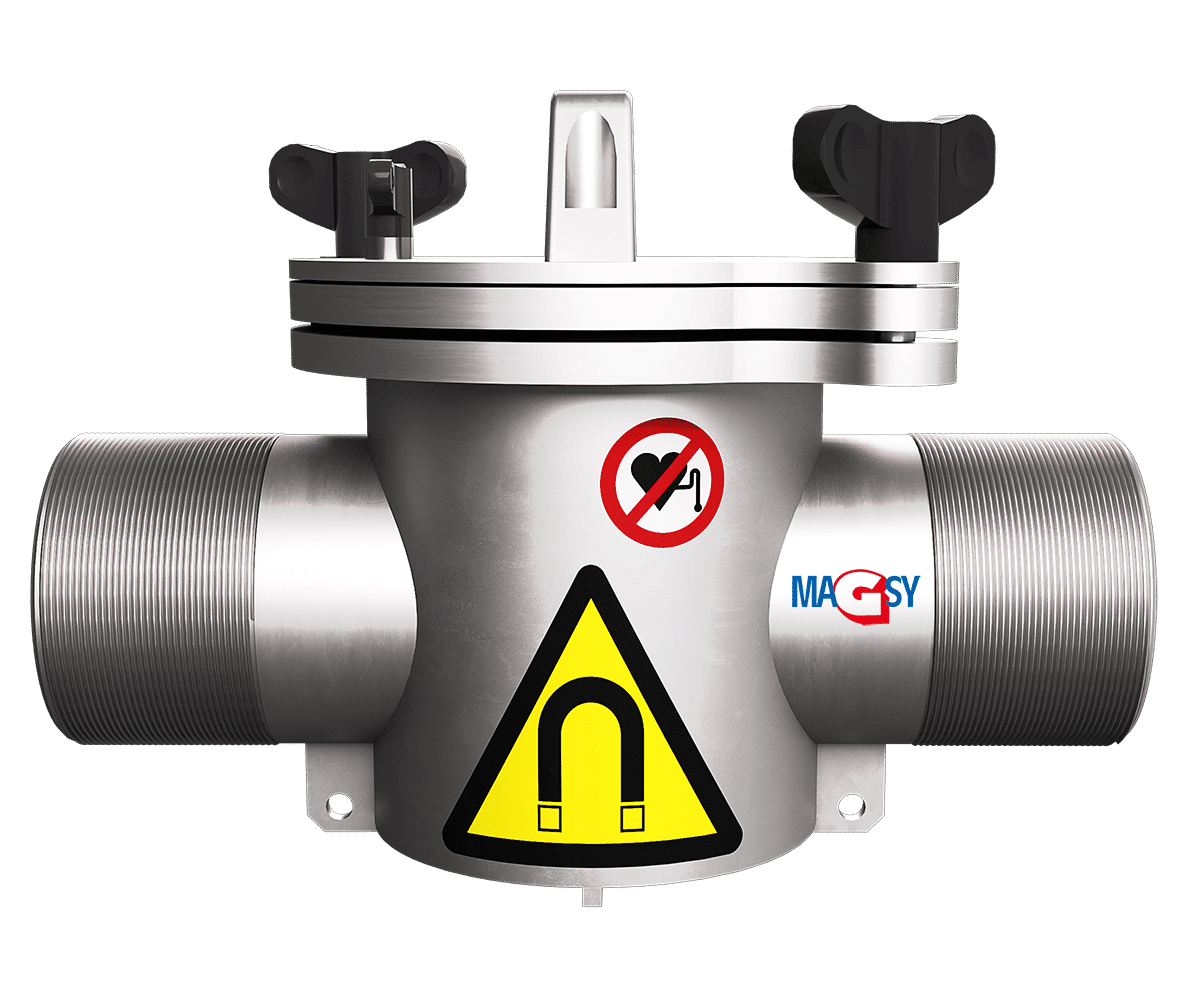

MF CIS valmistetaan vakiona G3“- ja G4“-kierreliitännöillä – 80 ja 100 mm.
✓ G3“ – 80 mm
✓ G4“ – 100 mm
MF CIS -erottimen toiminta

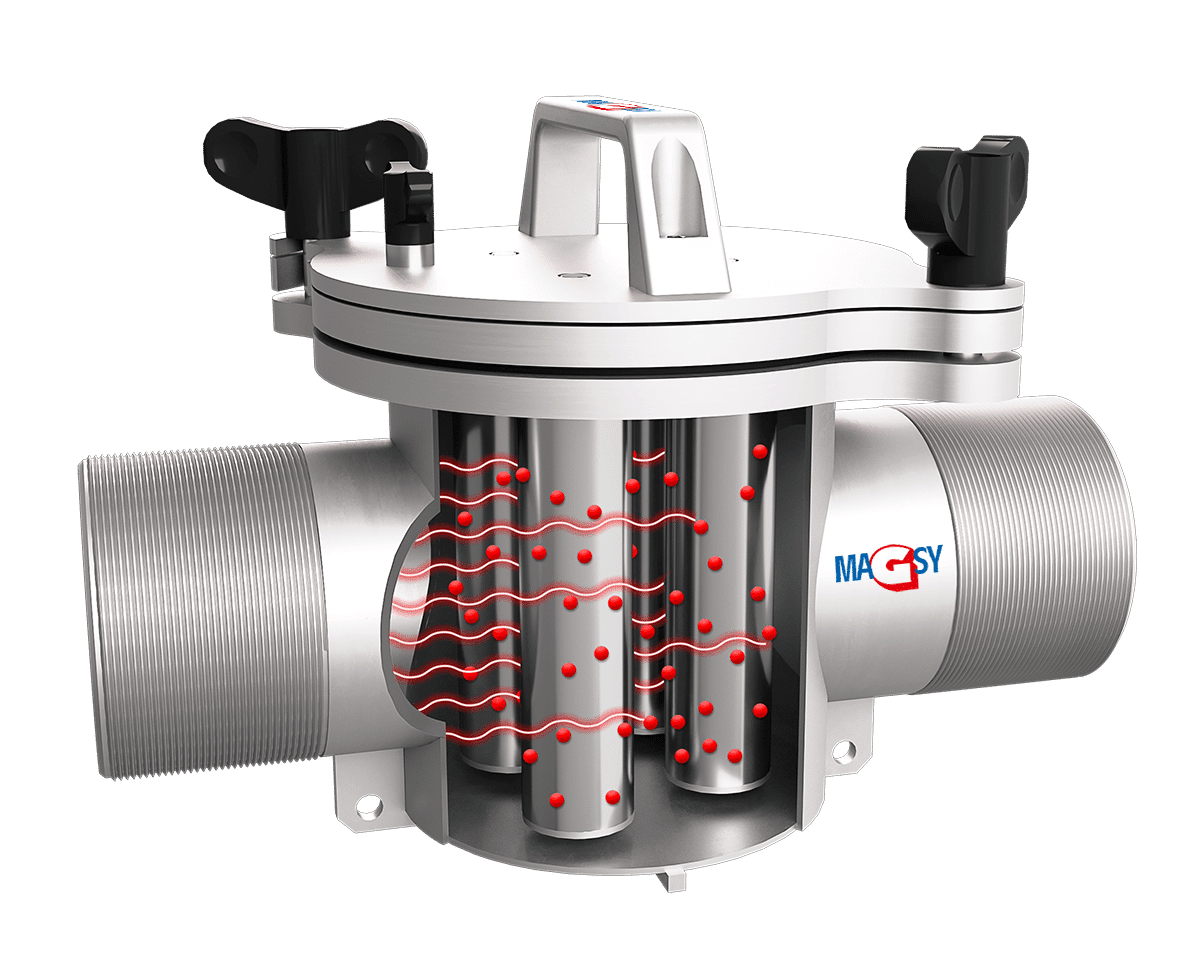

Irtomateriaali kulkee täydellisen labyrintin läpi, joka koostuu neljästä halkaisijaltaan 30 mm:n magneettiputkesta, jotka on varustettu NdFeB-magneeteilla. Magneettierottimen runko on kapasiteetiltaan suunniteltu niin, että purun aikana ei synny painehäviöitä eikä purkuaika pitene olennaisesti. Se on tarkoitettu enintään 2 barin paineeseen hyvin virtaaville, ei-hankaaville materiaaleille.
MF CIS -erottimen rakenne

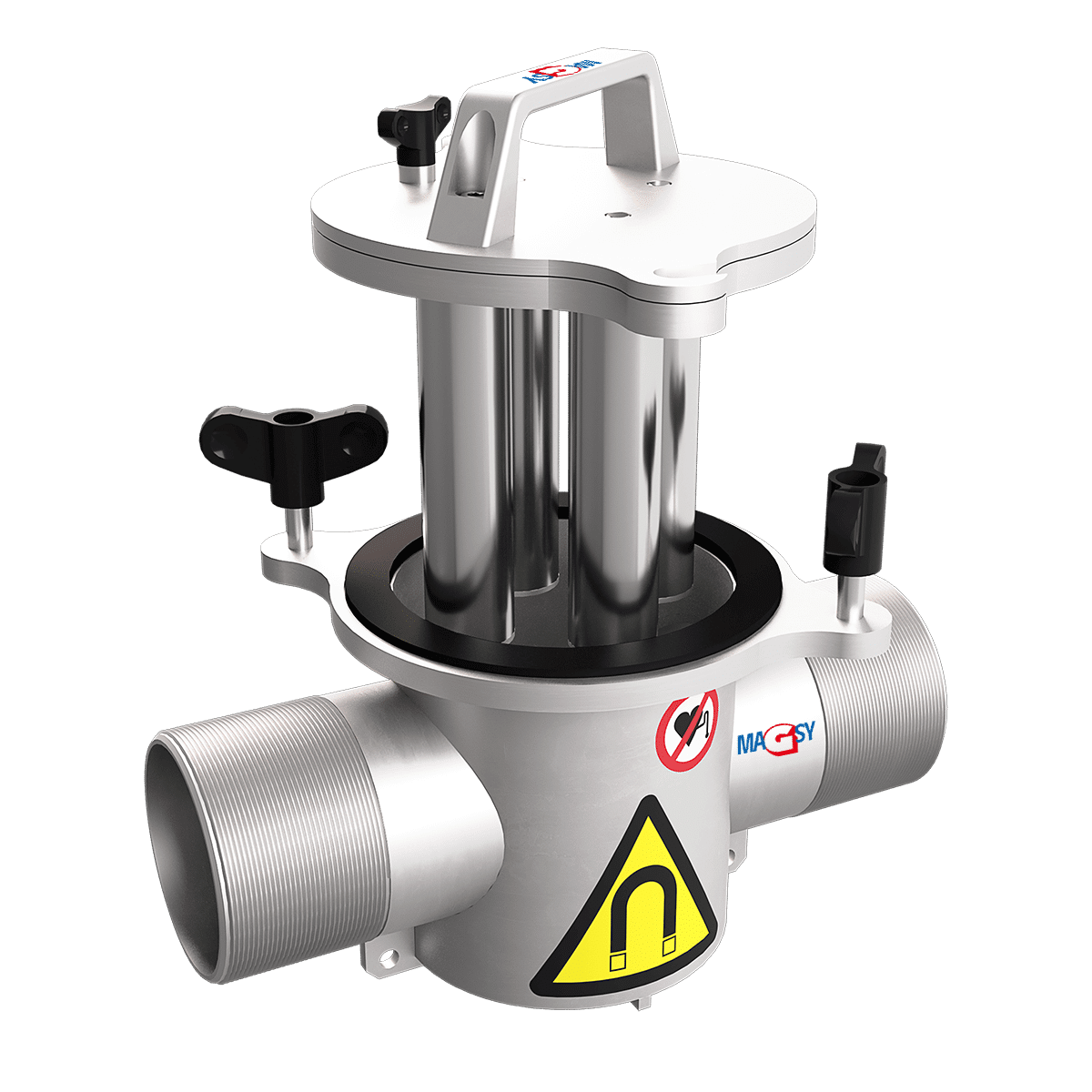

Erotin koostuu kahdesta täysin irrotettavasta osasta – erottimen rungosta ja magneettikomponentista. Magneettiputkilla varustettu komponentti poistetaan magneettierottimen rungosta bajonettilukituksen avulla, ja kahvan avulla neodyymiset magneettiytimet vedetään yläasentoon. Tällöin ruostumattomasta teräksestä valmistetut suojaputket demagnetoituvat ja metallit putoavat pois.
Panostamme magneettierottimien korkeaan laatuun.
Turvalaatikko ja lisävarusteet
Magneettiytimien suojaamiseen puhdistuksen aikana käytetään turvalaatikkoa, joka suojaa erotinta myös kuljetuksen aikana säiliöauton säilytystilassa. Lisävarusteina tarjoamme kartiomaista tai litteää sihtiä sekä välikappaletta, jotka voidaan tarvittaessa asentaa MF CIS -erottimeen.
Erotin on valmistettu ruostumattomasta teräksestä 1.4301, ja pintakäsittelynä on hiekkapuhallus. Magneettiytimien suojaputket ovat kiillotettua ruostumatonta terästä 1.4301. Toiveesta valmistamme säiliöautoerottimen myös kokonaan kiillotettuna versiona.
Kokonaispaino 12 kg mahdollistaa vaivattoman käytön yhdeltä henkilöltä.
Tekniset perustiedot
Magneettivarustus
erittäin voimakkaat NdFeB-magneetit kiillotetuissa ruostumattomissa suojaputkissa
Magneettimateriaalin lämmönkestävyys
vakiona enintään 80 °C
Magneettinen suorituskyky
vakiona taso III – korkea irrotusvoima ja induktio
Erottimen materiaali
vakiona: ruostumaton teräs 1.4301 / AISI 304
lisävarusteena: ruostumaton teräs 1.4404 / AISI 316 L (happamalle pH:lle)
Paineenkestävyys
vakiona: 2 bar
vaatimusten mukaan voidaan valmistaa korkeammalle paineelle soveltuva toteutus
Pintakäsittelyt
erottimen ulkopinnat ja runko: koneellinen puhallus keraamisella seoksella
suojaputkien ulkopinta: kiillotus
Liitososat
vakiona kierroputki 80 tai 100 mm
vaatimusten mukaan voidaan täydentää pikakiinnitteisillä paloletkuliittimillä
Tiivistemateriaali
vakiona: elintarviketeollisuuden vaatimukset täyttävä tiiviste
lisävarusteena: sininen tunnistettava tiiviste elintarviketeollisuuteen tai vaatimusten mukaan
Valinnaiset toiminnalliset lisävarusteet
kestävä MF CIS -turvalaatikko – suojaa magneettiytimiä puhdistuksen aikana ja erotinta kuljetuksen aikana (varustettu siveltimellä ja liinalla – elintarviketeollisuuden vaatimusten mukainen sekä 2 varasiipimutterilla)
kartiomainen sihti (5 mm) tai litteä sihti (15×15 mm) välikappaleineen
Kestävä turvalaatikko
Mihin säiliöautojen magneettierotin soveltuu?
MF CIS -säiliöautojen magneettierotin soveltuu metalliepäpuhtauksien erottamiseen kuivista jauhemaisista ja hyvin virtaavista ei-hankaavista materiaaleista, joita kuljetetaan purun aikana säiliöautosta paineilman avulla.
Säiliöauton purku
Erotus materiaalin kuljetuksen aikana säiliöautosta paineilman avulla.
Elintarvike-, kemian- ja raaka-aineteollisuus
Soveltuu tuotantolaitoksiin, joissa lopputuotteen puhtaudelle asetetaan korkeat vaatimukset.
Miten valita säiliöautojen magneettierotin?
Valinnassa on tärkeää tuntea materiaalin tyyppi, purkutapa, putken halkaisija, vaadittu paineenkestävyys, elintarvikekäyttöön liittyvät vaatimukset, tiivistetyyppi ja sopivat lisävarusteet.
✓ kuiva jauhemainen materiaali
✓ hyvin virtaava ei-hankaava materiaali
✓ putki 80 tai 100 mm
✓ paineenkestävyys 2 bar
✓ elintarviketeollisuuden tiiviste
✓ turvalaatikko ja sihti
Tarvitsetteko säiliöautojen magneettierottimen suunnittelua?
Autamme valitsemaan sopivan MF CIS -toteutuksen putkistojärjestelmän, materiaalin tyypin, paineen, vaaditun tuotepuhtauden ja tarvittavien lisävarusteiden mukaan.
